产品名称：
管道在线烟尘测试仪湿法除尘烟尘监测仪
产品型号： JH-M100产品时间： 2025-04-21管道在线烟尘测试仪湿法除尘烟尘监测仪：

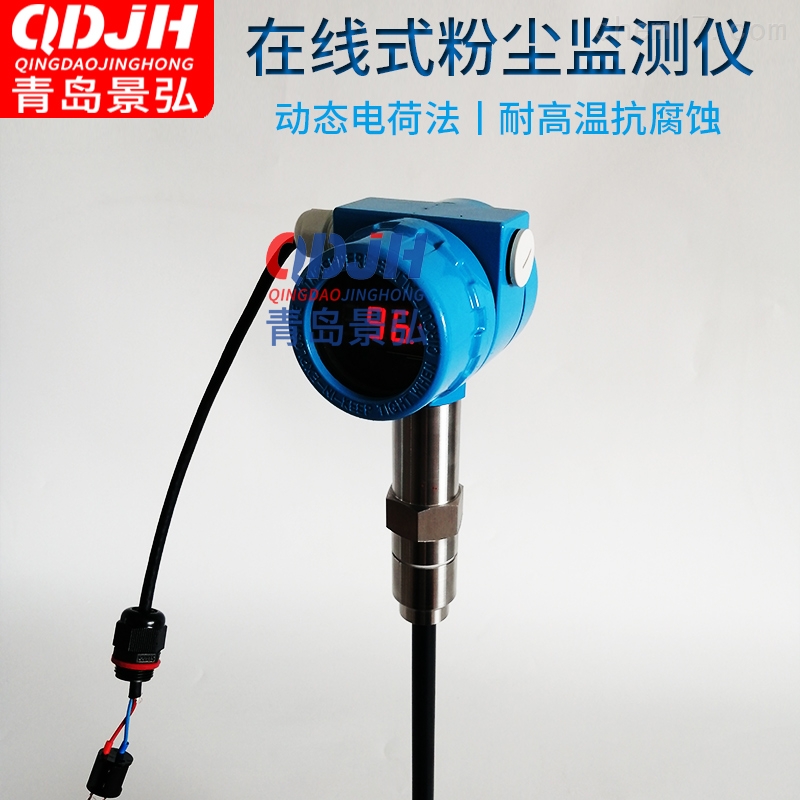

JH-M100型粉尘浓度在线监测仪是一款高精度的在线粉尘监测仪，广泛应用于发电厂、钢铁厂、化工厂等多种行业的粉尘浓度测量中（TRT发电，湿法除尘，除尘总管，电除尘）。
产品介绍
友情提示：产品价格为一般性参考价格，实际价格以沟通的书面报价或电话报价为准
可签订购销合同，可开13%增值税发票，价格及其他具体事宜请联系销售人员
管道在线烟尘测试仪湿法除尘烟尘监测仪技术参数：
环境温度 | -40～80℃（电子部件） |
环境湿度 | 45%～95%RH |
测量压力 | ≤2.5MPa |
测量温度 | -50～260℃（标准型，高温可定制） |
粉尘颗粒 | 标称直径0.1µm～200µm |
测量精度 | ±2.5% |
测量量程 | 0-100mg/m³（标准型，可根据需求定制） |
插入长度 | L=500mm、L=800mm（标准型，可定制） |
输出方式 | DC4－20mA（RS-232、RS-485选配）数据通讯接口 |
供电电压 | DC24V |
接线方式 | 二线制 |
连接方式 | M27×2不锈钢安装底座 |
防护等* | IP66 |
防爆等* | ExiaⅡBT4 |
变送器功耗 | 小于1W |
管道在线烟尘测试仪湿法除尘烟尘监测仪性能特点：
1.采用整体结构，稳定性和抗干扰性能强；
2.电*探头采用材质，对粉尘探测灵敏度高。具有耐高温抗腐蚀性能；
3.变送器具有自动调零功能，能有效的避免零漂；
4.测量结果精度高；
5.内置一体化变送器，采用24V供电，有效的防止接线失误损坏设备。
工作原理：
JH-M100型粉尘浓度在线监测仪采用动态电荷法原理，由于粉尘颗粒于管道内壁相互碰撞和摩擦，使得粉尘颗粒带上电荷，形成静电场。当粉尘颗粒通过测量电*时，电*感应出电荷量，电荷在运动过程中形成电流信号，此时粉尘颗粒含量与电流信号成正比。通过电*探头进行电信号放大、运算处理，从而计算出粉尘浓度。
故障处理
故障现象 | 故障原因 | 处理方法 |
有信号时，无输出电流 | 无DC 24V供电 | DC 24V供电不正确，检查电源 |
供电回路开路或短路，检查线路 | ||
输出回路开路 | 检查输出回路是否通路 | |
电路板损坏 | 测量各芯片供电电压 | |
测量各芯片输入输出信号 | ||
更换电路板 | ||
无信号时，输出电流大于20mA | 接地不良或开路 | 检查接地电阻小于4欧 |
输入信号开路 | 检查输入信号回路 | |
调试不正确 | 重新调试 | |
输出回路接地 | 测试输出回路对地绝缘电阻 | |
电路板损坏 | 更换电路板 | |
强电磁场干扰 | 屏蔽线接地或更换安装位置 | |
显示值偏大 | 接地不良 | 检查接地点 |
电磁干扰 | 屏蔽线接地或更换安装位置 | |
调试不正确 | 重新调试 | |
电路板损坏 | 更换电路板 | |
喷涂套管破坏 | 更换仪表 | |
显示值偏低 | 供电电压太低 | 处理供电电源故障 |
调试不正确 | 重新调试 | |
电路板损坏 | 更换电路板 | |
输入回路绝缘电阻太小 | 检查输入回路对地绝缘电阻 | |
输出回路绝缘电阻太大 | 检查电缆导电电阻 |
