产品名称：

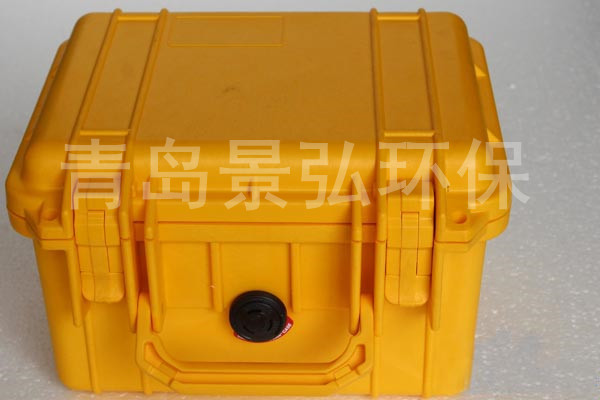

燃气锅炉烟气测试仪便携式烟气分析仪
产品型号： JH-80A型产品时间： 2025-04-21燃气锅炉烟气测试仪便携式烟气分析仪：

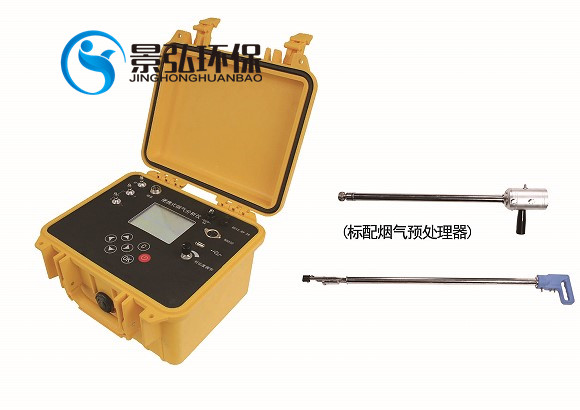

JH-80A型便携式烟气分析仪主要采用NDIR非分光红外和电化学技术，用于直接测量烟气中的O2、CO、CO2、SO2、NO2、NO、H2S等气体的浓度（其他可咨询定制，如HCL、CL2、NO2、NH3、CH4、C2H4O等）。配套测温一体化采样枪，同时测量烟气温度、烟气压力及流速等参数。该产品的主要特点是精度高、体积小、携带方便、操作简单。
产品介绍
燃气锅炉烟气测试仪便携式烟气分析仪技术参数：
主要参数 | 参数范围 | 分辨率 | 准确度 |
烟气温度 | 0 ～ 300℃(可扩展) | 1℃ | 优于±3℃ |
流速 | 5 ～ 45m/s | 0.1m/s | 优于±5% |
静压 | -30kPa ～ +30kPa | 0.01kPa | 优于±3% |
动压 | 0 ～ 2000Pa | 1 Pa | 优于±2% |
O2（可选） | 0 ～ 25%VOL | 0.01%VOL | 示值误差：<±2.5% 重复性：≤2.0% 响应时间：≤90s 稳定性：1小时内示值变化<5% |
CO（可选） | (0～5000/25000*) mg/m3 | 1mg/m3 | |
SO2 （可选） | (0 ～5700/14000*) mg/m3 | 1mg/m3 | |
NO（可选） | (0 ～1300/7000*) mg/m3 | 1mg/m3 | |
NO2（可选） | (0 ～200/2000*) mg/m3 | 1mg/m3 | |
H2S（可选） | (0～300/1500*) mg/m3 | 1mg/m3 | |
CO2（可选） | 0～ 20 %VOL | 0.01%VOL | |
整机尺寸(W×D×H)mm | 270×246×174 | ||
重量 | 约2.5kg | ||
电源 | 外接DC12.6V 2A电源或内置锂电池
| ||
燃气锅炉烟气测试仪便携式烟气分析仪产品概述：
皮托管使用
皮托管使用应按照以下步骤进行：
- 将皮托管的接地线夹夹在烟道接地点处；
- 将烟温线一端插在皮托管上，另一端插在主机烟温插座上；
- 将红色硅胶管一端插在皮托管“+”接嘴插上，另一端插在主机面板的“+”接嘴上；将蓝色硅胶管一端插在皮托管“-”接嘴插上，另一端插在主机面板的“-”接嘴上；
- 将皮托管插入烟道的测量孔内；
在主机处启动测量。
参数符号及单位
参数 | 符号 | 单位 |
| 参数 | 符号 | 单位 |
烟气动压 | Pd | Pa | 含湿量 | Xsw | % | |
烟气静压 | Ps | kPa | 烟气密度 | ρ | kg/m3 | |
烟气全压 | Pt | kPa | 等速采样流量 | Qrs | L/min | |
大气压强 | Ba | kPa | 烟道直径 | D | m | |
烟气温度 | ts | ℃ | 烟气流速 | Vs | m/s | |
流量计前温度 | tr | ℃ | 烟道截面积 | F | m2 | |
流量计前压力 | Pr | kPa | 含氧量 | O2 | % | |
实际采样体积 | V | L | 空气过剩系数 | α | — | |
标况采样体积 | Vnd | NL | 排放量 | G | kg/h | |
采样嘴直径 | d | mm | 实测浓度 | C | mg/m3 | |
实际烟气流量 | Qs | m3/h | 标干烟气流量 | Qsnd | Ndm3/h | |
干球温度 | tc | ℃ | 湿球温度 | tb | ℃ | |
饱和水蒸气压力 | Pbv | kPa | 湿球表面负压 | Pb | kPa | |
滤筒初重 | g1 | G | 滤筒终重 | g2 | g | |
皮托管系数 | Kp | — | 折算浓度 | Cα | mg/m3 |
